| ENROLLADOR MANUAL C530 |
| DIMENSIONES |
| |
Estándar |
Con cubre tensor |
| |
mm |
pulgadas |
mm |
pulgadas |
| A |
68 |
2 43/64'' |
Ver estándar |
Ver estándar |
| B |
14 |
35/64'' |
Ver estándar |
Ver estándar |
| C |
28 |
1 7/64'' |
Ver estándar |
Ver estándar |
| ØD |
250 |
9 27/32'' |
Ver estándar |
Ver estándar |
| ØD1 |
276 |
10 1 55/64'' |
Ver estándar |
Ver estándar |
| E |
168 |
5 3/4'' |
Ver estándar |
Ver estándar |
| F |
535 |
1 9 1/8'' |
1062 |
3 5 13/16'' |
| G |
192,5 |
6 11/16'' |
Ver estándar |
Ver estándar |
| H max |
223 |
8 5/64'' |
748 |
2 4 47/64'' |
| I |
218 |
7 41/64'' |
Ver estándar |
Ver estándar |
| J |
84 |
3 5/16'' |
Ver estándar |
Ver estándar |
| K |
47 |
1 27/32'' |
Ver estándar |
Ver estándar |
| L |
337 |
1 0 9/16'' |
863 |
2 9 17/64'' |
| L1 |
27 |
1 1/8'' |
Ver estándar |
Ver estándar |
| M |
100 |
3 15/16'' |
Ver estándar |
Ver estándar |
| N |
21,5 |
27/32'' |
Ver estándar |
Ver estándar |
| P |
268 |
9 27/32'' |
Ver estándar |
Ver estándar |
| Q |
125 |
4 59/64'' |
Ver estándar |
Ver estándar |
| R |
101 |
3 31/32'' |
Ver estándar |
Ver estándar |
| T max |
52 |
2 3/64'' |
Ver estándar |
Ver estándar |
| U |
360 |
1 1 15/32'' |
Ver estándar |
Ver estándar |
| ØV |
116 |
4 9/16'' |
Ver estándar |
Ver estándar |
| W |
146 |
5 3/4'' |
Ver estándar |
Ver estándar |
| X |
- |
- |
73 |
2 7/8'' |
| Y |
52 |
2 3/64'' |
Ver estándar |
Ver estándar |
| Z |
22305 |
73 2 5/32'' |
22830 |
74 10 13/16'' |
| - |
- |
- |
- |
- |
| Chapas largas |
Media |
Larga |
| a1 |
325 |
1 0 51/64'' |
675 |
2 2 37/64'' |
| a2 |
275 |
10 53/64'' |
625 |
2 0 39/64'' |
| a3 |
225 |
8 55/64'' |
575 |
1 10 41/64'' |
| a4 |
175 |
6 57/64'' |
525 |
1 8 43/64'' |
| a5 |
125 |
4 59/64'' |
475 |
1 6 45/64'' |
| a6 |
- |
- |
425 |
1 4 47/64'' |
| e |
6 |
15/64'' |
6 |
15/64'' |
| f |
25 |
63/64'' |
25 |
63/64'' |
| g |
64 ó81 |
2 33/64'' ó 3 3/16'' |
64 ó 81 - |
2 33/64'' ó 3 3/16'' |
|
|

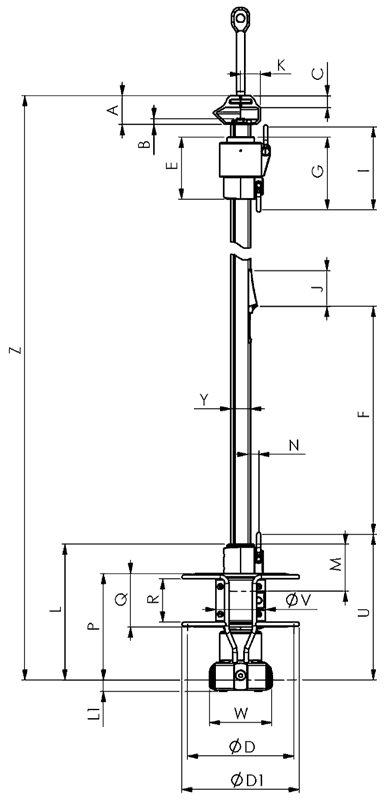

Estándar
|

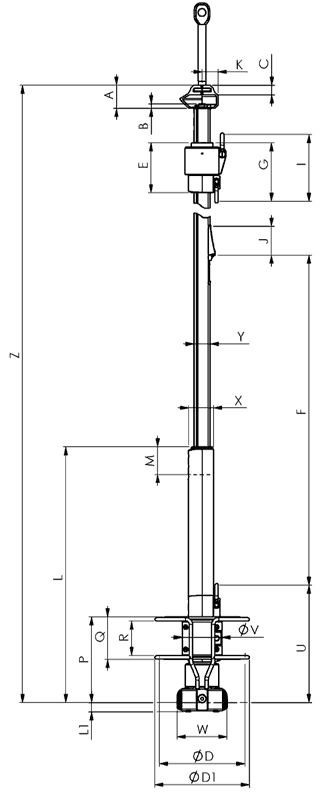

Con cubre tensor
|

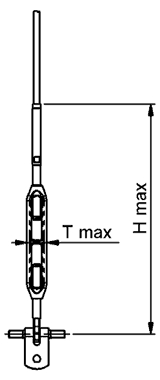

Chapas largas
|
Dimensiones de las extrusiones del grátil para modelos tipo crucero
|
|
|

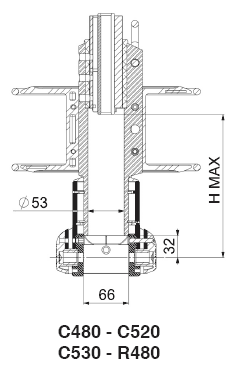

Dimensiones interiores del mecanismo del tambor
|
|
