ENROLLADOR MANUAL R480
DIMENSIONES
  Estándar Con cubre tensor
  mm pulgadas mm pulgadas
A 68 2 43/64'' Ver estándar Ver estándar
B 14 35/64'' Ver estándar Ver estándar
C 28 1 7/64'' Ver estándar Ver estándar
ØD 250 9 27/32'' Ver estándar Ver estándar
ØD1 276 10 1 55/64'' Ver estándar Ver estándar
E 146 5 3/4'' Ver estándar Ver estándar
F 535 1 9 1/8'' 962 3 1 7/8''
G 170 6 11/16'' Ver estándar Ver estándar

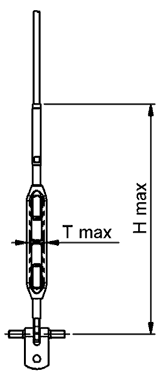

H max 205 8 5/64'' 630 2 0 51/64''
I 194 7 41/64'' Ver estándar Ver estándar
J 84 3 5/16'' Ver estándar Ver estándar
K 47 1 27/32'' Ver estándar Ver estándar
L 319 1 0 9/16'' 745 2 5 21/64''
L1 27 1 1/8'' Ver estándar Ver estándar
M 100 3 15/16'' Ver estándar Ver estándar
N 23,5 29/32'' Ver estándar Ver estándar
P 250 9 27/32'' Ver estándar Ver estándar
Q 125 4 59/64'' Ver estándar Ver estándar
R 101 3 31/32'' Ver estándar Ver estándar
T max 52 2 3/64'' Ver estándar Ver estándar
U 342 1 1 15/32'' Ver estándar Ver estándar
ØV 116 4 9/16'' Ver estándar Ver estándar
W 146 5 3/4'' Ver estándar Ver estándar
X - - 73 2 7/8''
Y 48 1 57/64'' Ver estándar Ver estándar
Z 18287 59 11 15/16'' 18712 61 4 11/16''
- - - - -
Chapas largas Media Larga
a1 325 1 0 51/64'' 675 2 2 37/64''
a2 275 10 53/64'' 625 2 0 39/64''
a3 225 8 55/64'' 575 1 10 41/64''
a4 175 6 57/64'' 525 1 8 43/64''
a5 125 4 59/64'' 475 1 6 45/64''
a6 - - 425 1 4 47/64''
e 6 15/64'' 6 15/64''
f 25 63/64'' 25 63/64''
g 64 ó 81 2 33/64''ó 3 3/16'' 64 ó 81 - 2 33/64'' ó 3 3/16''

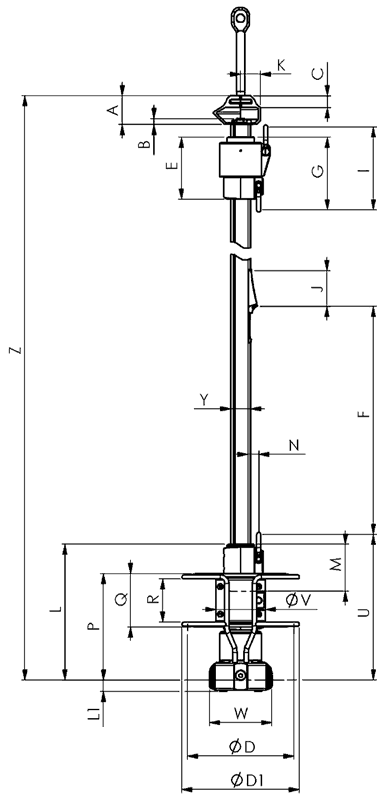

Estándar

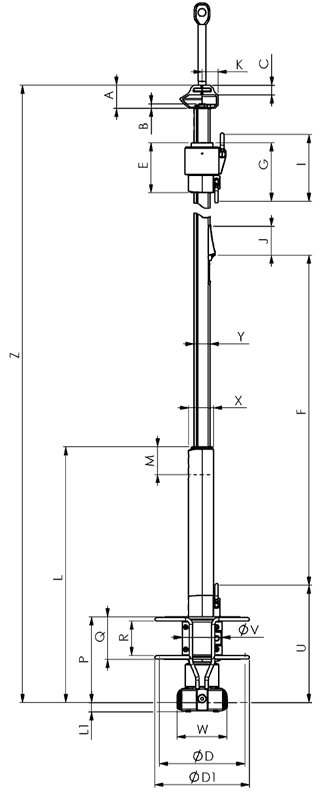

Con cubre tensor

Chapas largas

Dimensiones de las extrusiones del grátil para modelos tipo crucero

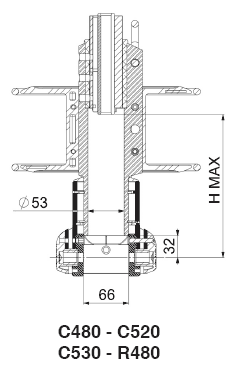

Dimensiones interiores del mecanismo del tambor
