ENROLLADOR MANUAL R420
DIMENSIONES
  Estándar Con cubre tensor
  mm pulgadas mm pulgadas
A 68 2 43/64'' Ver estándar
B 10 13/32'' Ver estándar
C 28 17/64'' Ver estándar
D 220 8 21/32'' Ver estándar
ØD1 242 9 17/32'' Ver estándar
E 103 4 1/16'' Ver estándar
F 442 1' 5 1/2'' 808 2' 7 3/4''
G 126 4 61/64'' Ver estándar
Hmax 154 6 1/16'' 520 1' 8 1/2''
I 144 5 43/64'' Ver estándar
J 72 2 53/64'' Ver estándar
K 47 1 27/32'' Ver estándar
L 236 9 19/64'' 601 1' 11 1/2''
L1 20 25/32'' Ver estándar
M 75 2 15/16'' Ver estándar
N 17 43/64'' Ver estándar
O - - -
P 203 7 Ver estándar
Q 115 4 17/32'' Ver estándar
R 90 3 9/16'' Ver estándar
S - - -
Tmax 42 1 21/32'' Ver estándar
U 262 10 1/2'' Ver estándar
V 105 4 9/64'' Ver estándar
W 115 4 17/32'' Ver estándar
X - - 60 2 23/64''
Y 42 1 21/32'' Ver estándar
Z 14230 46' 8 1/4'' 14595 47' 10 5/8''
Chapas largas Larga Media
a 500 1' 7 3/4'' 200 7 7/8''
b 465 1' 6 5/16'' 165 6 3/4''
c 430 1’ 4 7/8'' 130 5 1/2''
d 395 1’ 3 9/16'' 95 4 5/16''
e 4 5/32'' 4 5/32''
f 16 19/32'' 16 43/64''
g 41 1 39/64'' 41 1 39/64''
ENROLLADOR MANUAL R420ST bajo cubierta
DIMENSIONES
  mm
A 68
B 10
C 28
D 220
ØD1 242
E 103
F 820
G 126
Hmax 520
I 144
J 72
K 47
L 604
L1 20
M 75
N 23
O 50
P 190
Q 115
R 95
S 300
Tmax 43
U 265
V 115
W 115
X 56
Y 42
Z 14597
Chapas largas
a 200
b 165
c 130
d 95
e 4
f 16
g 41

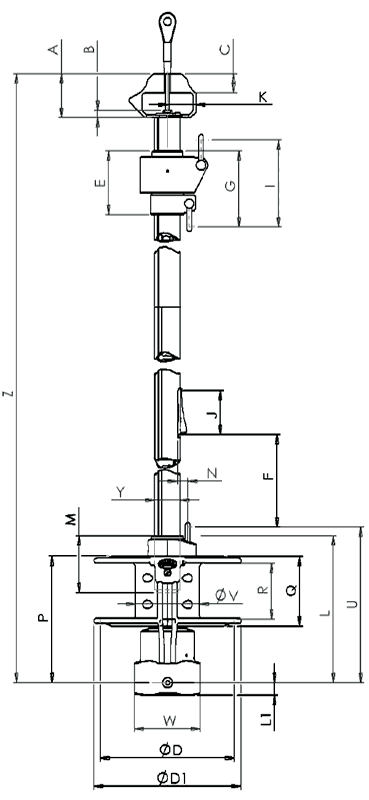

Estándar

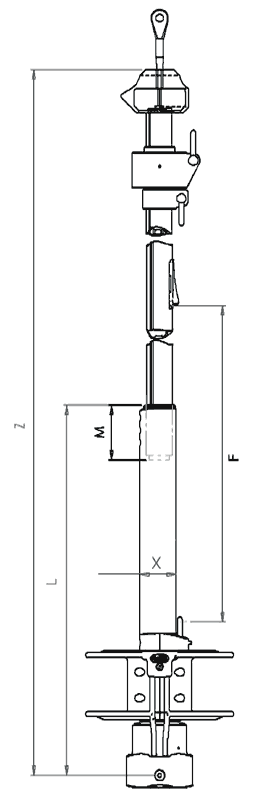

Con cubre tensor

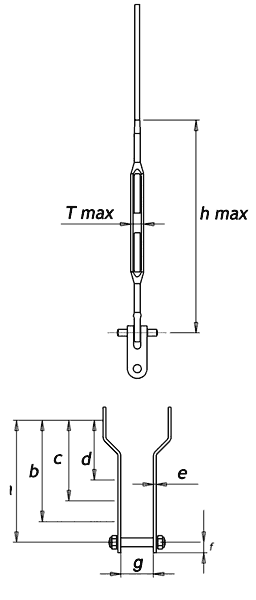

Chapas largas

Dimensiones de las extrusiones del grátil para modelos tipo crucero

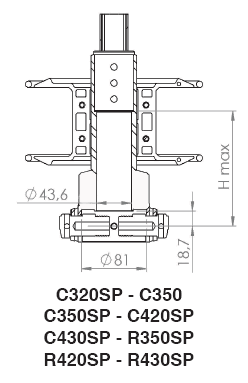

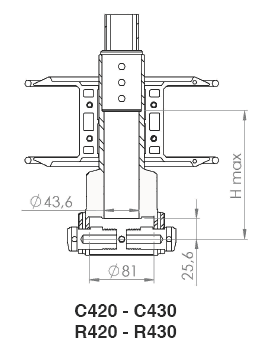

Dimensiones interiores del mecanismo del tambor
