ENROLLADOR MANUAL R250
DIMENSIONES
  Estándar Con cubre tensor
  mm pulgadas mm pulgadas
A 32 1 75/64' Ver estándar
B 10 13/32'' Ver estándar
C 16 5/8'' Ver estándar
D 130 5 1/8' Ver estándar
ØD1 150 5 29/32'' Ver estándar
E 79 3 1/8' Ver estándar
F 460 1' 6 7/64’’ 731 2' 4 3/4''
G 96 3 25/32'' Ver estándar
Hmax 88 3 15/32'' 359 1' 2 1/4''
I 109 4 19/64'' Ver estándar
J 72 2 53/64'' Ver estándar
K 25 63/64'' Ver estándar
L 163 6 27/64'' 434 1' 5 3/32''
L1 18 45/64'' Ver estándar
M 68 2 43/64'' Ver estándar
N 15 19/32'' Ver estándar
O - - -
P 133 5 15/44'' Ver estándar
Q 74 2 29/32'' Ver estándar
R 60 2 23/64'' Ver estándar
S - - -
Tmax 26 1 1/32'' Ver estándar
U 165 6 1/2'' Ver estándar
V 76 2 63/64’’ Ver estándar
W 97 3 13/16'' Ver estándar
X - - 40 1 37/64''
Y 25 63/64'' Ver estándar
Z 8127 26' 7 63/64’’ 8398 27' 6 1/2''
Chapas largas Larga Media
a 340 1' 1 25/64'' 180 7 3/32''
b 305 1' 1/64'' 145 5 7/8''
c 270 10 5/8'' 110 4 23/32''
d 235 9 1/4'' 75 3 9/16''
e 4 5/32'' 4 5/32''
f 16 19/32'' 16 19/32''
g 41 1 39/64'' 41 1 39/64''

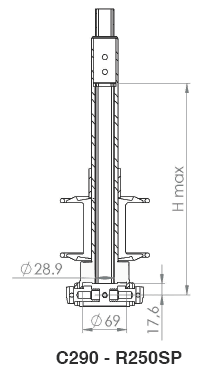

ENROLLADOR MANUAL R250SP bajo cubierta
DIMENSIONES
  mm
A 32
B 10
C 16
D 120
ØD1 140
E 79
F 670
G 96
Hmax 320
I 109
J 72
K 25
L 404
L1 18
M 73
N 26
O 45
P 150
Q 100
R 80
S 170
Tmax 29
U 210
V 66
W 97
X 46
Y 25
Z 8363
Chapas largas
a 180
b 145
c 110
d 75
e 4
f 16
g 41

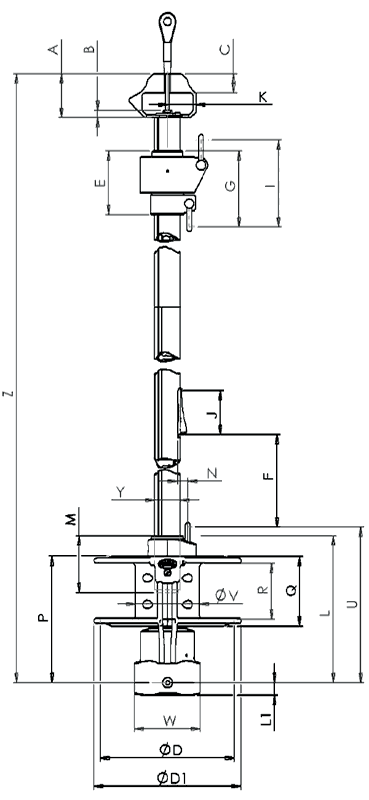

Estándar

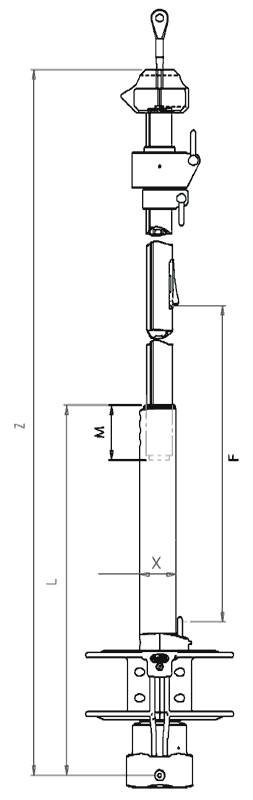

Con cubre tensor

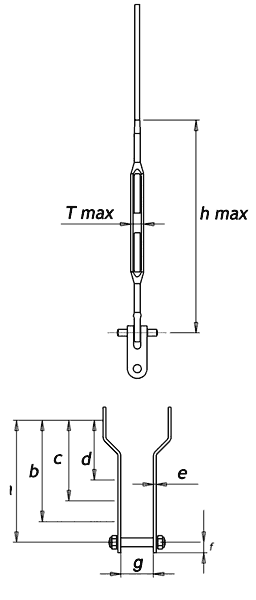

Chapas largas

Dimensiones de las extrusiones del grátil para modelos tipo crucero

Dimensiones interiores del mecanismo del tambor
